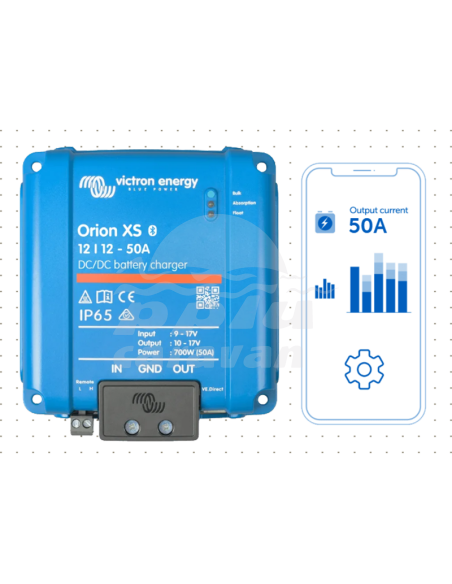

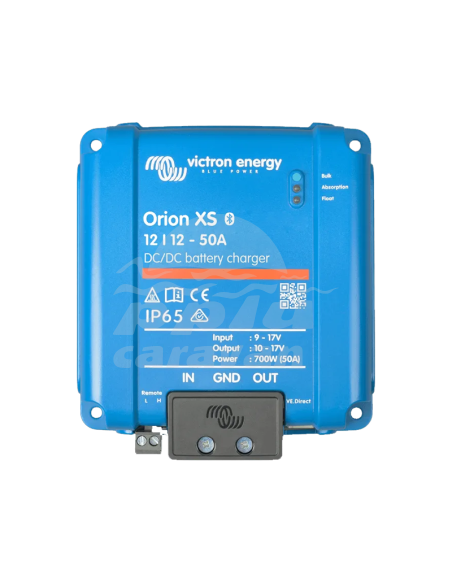

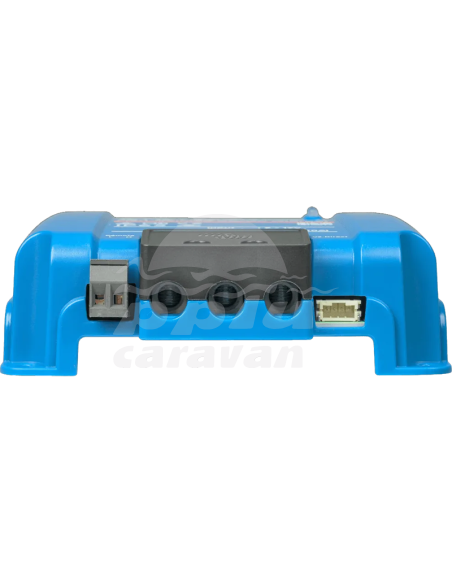

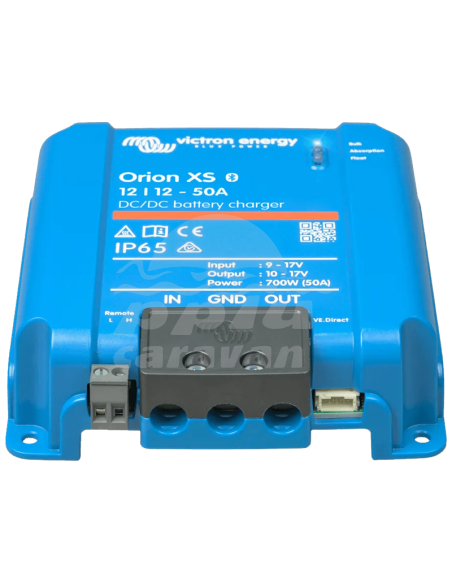

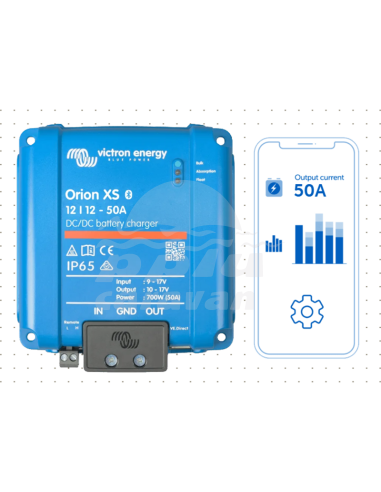

VICTRON Orion XS 12-12V 50A
NON-ISOLATED
El Orion XS, diseñado desde cero, redefine la carga de batería a batería CC-CC. Es ideal para sistemas de doble batería cargados con un alternador inteligente.
Totalmente configurable
Refrigeración eficiente
Detección del funcionamiento del motor
Funciona con VictronConnect
Algoritmos de carga inteligentes
Monitorización a distancia optativa
Control total
Gracias a su puerto VE.Direct, se puede obtener la integración completa en su sistema Victron. Consulte todos los datos de rendimiento desde dondequiera que esté, utilice controles sencillos para dominar el sistema y deje que nuestros algoritmos hagan el resto.
El poder de un cargador CC/CC
verdaderamente inteligente
Conexión en paralelo para incrementar la corriente de salida
Se puede conectar un número ilimitado de dispositivos Orion XS en paralelo, para poder ampliar fácilmente la corriente de salida y dar respuesta a las necesidades del sistema.
Compatibilidad con alternador inteligente
Con su detección integrada del funcionamiento del motor, el Orion XS se asegura de que el cargador solo extraiga energía cuando el motor esté funcionando. También ayuda a obtener una corriente de carga adecuada procedente de alternadores inteligentes como los de los motores Euro 5 y Euro 6.
Algoritmo de carga adaptativa
El Orion XS dispone de algoritmos de carga adaptables y predeterminados para baterías de litio y de plomo-ácido, lo que garantiza una recarga óptima, tanto para descargas superficiales como profundas.
Protección electrónica completa
El Orion XS viene equipado con una amplia protección electrónica contra la sobrecarga, los cortocircuitos y las temperaturas excesivas. Reducirá automáticamente la potencia de salida cuando se alcance la máxima temperatura del producto.
Apagado por baja temperatura y protección frente a subtensión
Para evitar que se dañen las baterías de litio, el cargador se apagará automáticamente a bajas temperaturas y cuando la tensión de entrada descienda por debajo de un valor de bloqueo configurable por el usuario, protegiendo así la batería de arranque de las descargas profundas.
Protección frente al polvo y el agua
El Orion XS está diseñado para soportar la contaminación por polvo y agua y tiene una clasificación IP65.
Orion XS 12/12-50A DC-DC battery charger
Rango de tensión de entrada
9-17 V
Rango de ajuste de la tensión de salida
10-17 V
Tolerancia de la tensión de salida
+/- 0,25 % máx.
Sonido de la tensión de salida
10 mV rms
Rango de ajuste de la corriente de entrada y salida
1 - 50 A
Máxima corriente de cortocircuito constante
50 A
Potencia continua de salida hasta 40 ºC 1)
700 W 4)
Eficiencia máxima
98,5 %
Consumo de corriente sin carga
< 100 mA
Consumo de corriente en espera
< 1,5 mA
Puede utilizarse como fuente de alimentación
Sí, la tensión de salida puede configurarse con la aplicación VictronConnect
Puertos de comunicaciones
Aplicación VictronConnect / Bluetooth Smart
Sí
Alimentación y frecuencia Bluetooth
+4 dBm | 2402 – 2480 MHz
VE.Smart Networking
Sí 2)
VE.Direct
Sí (incluido el DVCC) 3)
Otros
Rango de temperatura de trabajo
-20 a +60 °C (reducción de potencia del 1,5 % por cada °C sobre 40 °C)
Humedad
95 % sin condensación
Altitud máxima
2000 m
Grado de contaminación
PD2
Categoría de sobretensión
OVC 1
Grado de protección
IP65
Conexión CC
Bornes de tornillo
Sección de cable máxima
AWG 4 (21,2 mm2)
Peso
0,330 kg (0,73 lb)
Dimensiones al x an x p
137,3 x 123,1 x 40 mm (5,4 x 4,85 x 1,6 pulgadas)
Normativas
Seguridad
IEC 62477-1
EMC
EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003
Directiva de automoción
ECE R10-6
1) Esto es aplicable en condiciones óptimas de refrigeración, cuando el producto se monta, según lo indicado en el manual, con espacio libre suficiente. En caso de que la refrigeración sea limitada, por ejemplo, debido a un flujo de aire insuficiente, la corriente de carga se reducirá antes. Con un flujo de aire mejorado (por ejemplo, flujo de aire forzado), la reducción de potencia se producirá muy por encima de temperaturas ambientales de 40 ºC.
2) La función VE.Smart Networking permitirá recibir datos de los sensores de tensión, temperatura y corriente de la red inalámbrica, por ejemplo, desde un SmartShunt, un BMV o un Smart Battery Sense. No es compatible con la carga sincronizada.
3) Para ser compatible con DVCC se necesita el firmware Orion XS v1.03 o posterior y el firmware Venus OS v3.20 o posterior en el dispositivo GX.
4) Este valor representa el valor de potencia nominal a una tensión normal de 14 V. La potencia se calcula como el producto de la tensión y la corriente aplicadas (P = V × I). Ejemplos: 12 V × 50 A = 600 W, 14 V × 50 A = 700 W
