NDS PLACA SOLAR LIGHTSOLAR FLEXIBLE LSE160BF

Posibilidad de conexión para techos elevables.

FINO - LIGERO - RESISTENTE - FLEXIBILIDAD 5%

LIGHTSOLAR es la gama, “Glass & Frameless” de paneles solares diseñados para aplicaciones en las que el peso, el espesor y resistencia son características fundamentales.

Las células de estos paneles monocristalinos, con una eficiencia del 18,75%, están integradas en una exclusiva estructura multinivel: el estrado superior es un polímero plástico llamado ETFE de alta resistencia a la corrosión y a la intemperie, por lo que puede definirse como autorreparable. La superficie del panel, siempre expuesta a los arañazos de las ramas de los árboles, granizo, superficies afiladas u otros golpes accidentales, es capaz de auto-modelarse, volviendo a la forma inicial ideal para captar la luz solar.

El estrado inferior de la estructura está compuesta por una lámina de PCB para contener y disipar en la medida de lo posible el calor generado por las celdas y dar al panel una resistencia tal que también es perfecto para aplicaciones náuticas, donde (con calzado adecuado y suave) es posible pisar el panel.

ESTRUCTURA

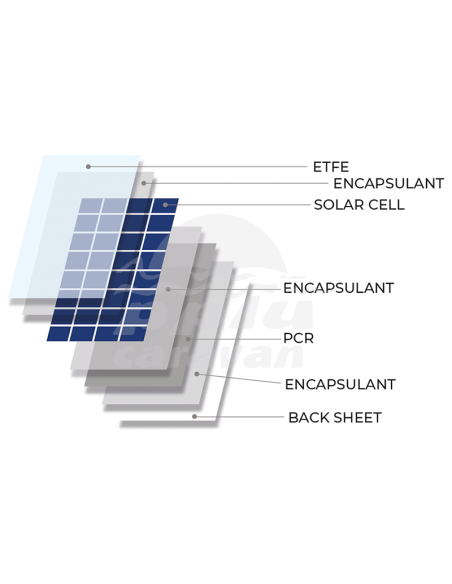

Construido con 7 Layer, incluyendo la superficie de ETFE, la mejor superficie en términos de eficiencia y durabilidad, y una lámina de PCB que la tensa haciéndola más robusta y mejorando la disipación del calor.

CAJA DE CONEXIONES

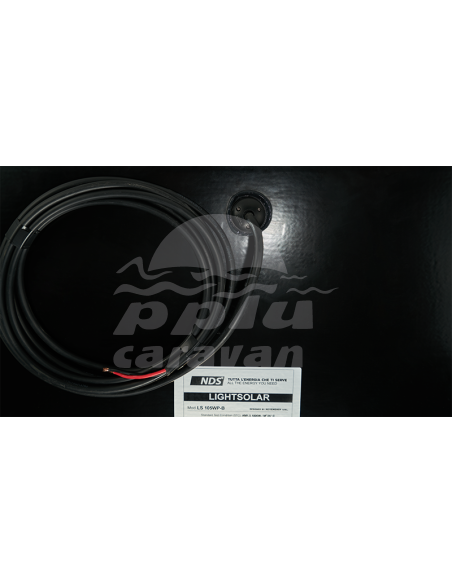

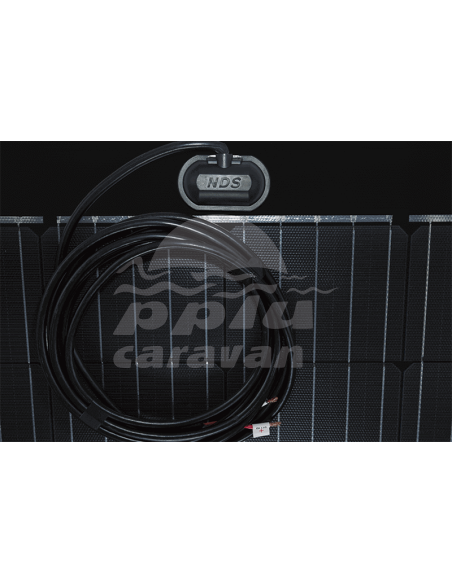

La caja aerodinámica NDS contiene el cable de conexión de 3 metri suministrado y los diodos de bypass necesarios para reducir el sombreado.

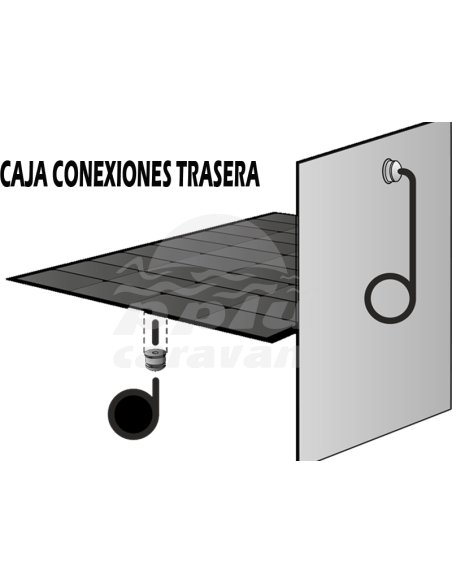

Esta versión especial de LightSolar tiene una superficie completamente plana, gracias al uso de un nuevo método de conexión llamado Back Junction Box y diodos laminados incluidos en el marco del propio panel.

La posición del cable de conexión, en la parte posterior, elimina la caja de conexiones de la superficie expuesta del panel. La caja redonda, de sólo 30 mm de diámetro, aprieta el cable, haciendo que la conexión sea sólida y segura.

Esta versión es ideal para techos elevables, minimizando los requerimientos de espacio, eliminando el desorden de cables, así como cajas de cables antiestéticas y complejas.

LSE 160 BF

CONEXIÓN FRONTAL

Número de celdas 36

Tensión nominal 12V

P.Max 160WP±3%

Dimensiones mm 1253x673x4

Peso 5,82 Kg

Tensión de circuito abierto 23,3V

Corriente de Cortocircuito 8,72A

Tensión potencia máxima 19,8V

Corriente potencia máxima 8,08A

Largo Cable de 3m 2×2,5mm²
