HEOS VAN

Cerradura interior HEOSafe® VAN

puertas correderas de Fiat Ducato-jumper-boxer 250 / 290 a partir de 2006



MODO DE EMPLEO:

Para bloquear la puerta corredera, empujar el pomo hacia delante: la puerta está asegurada con HEOsafe.
Para desbloquear y también para abrir la puerta corrediza, empuje la perilla hacia atrás.

Instrucciones de montaje:

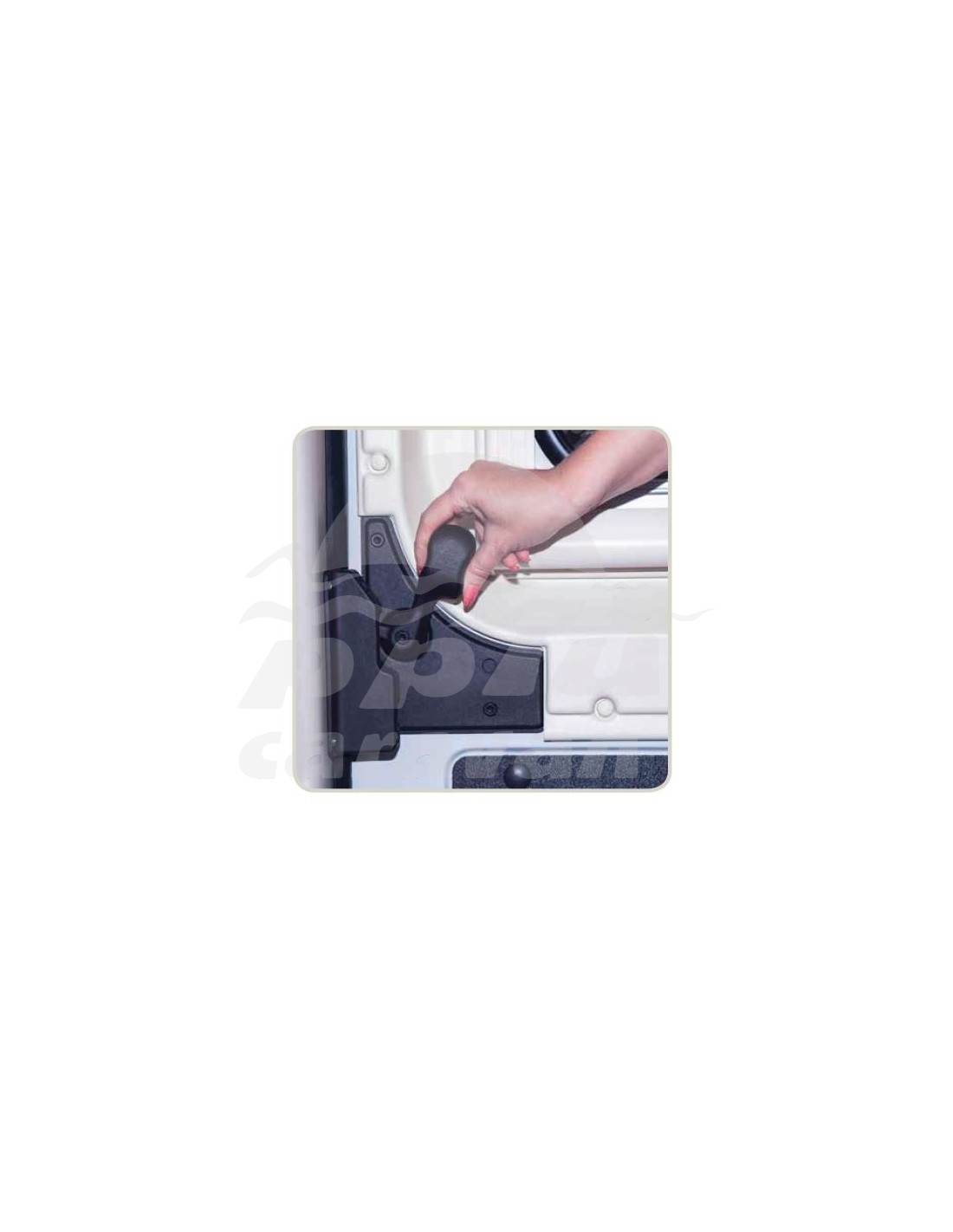

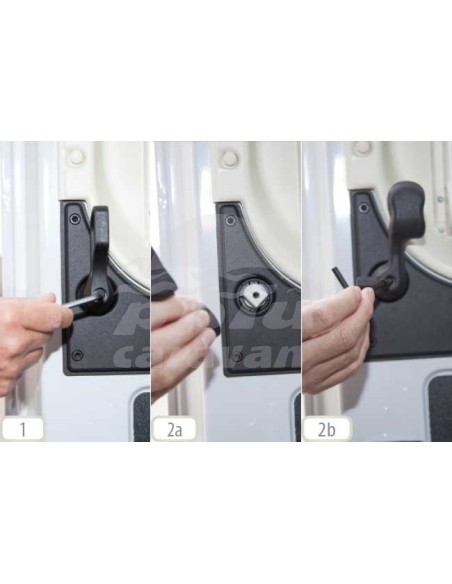

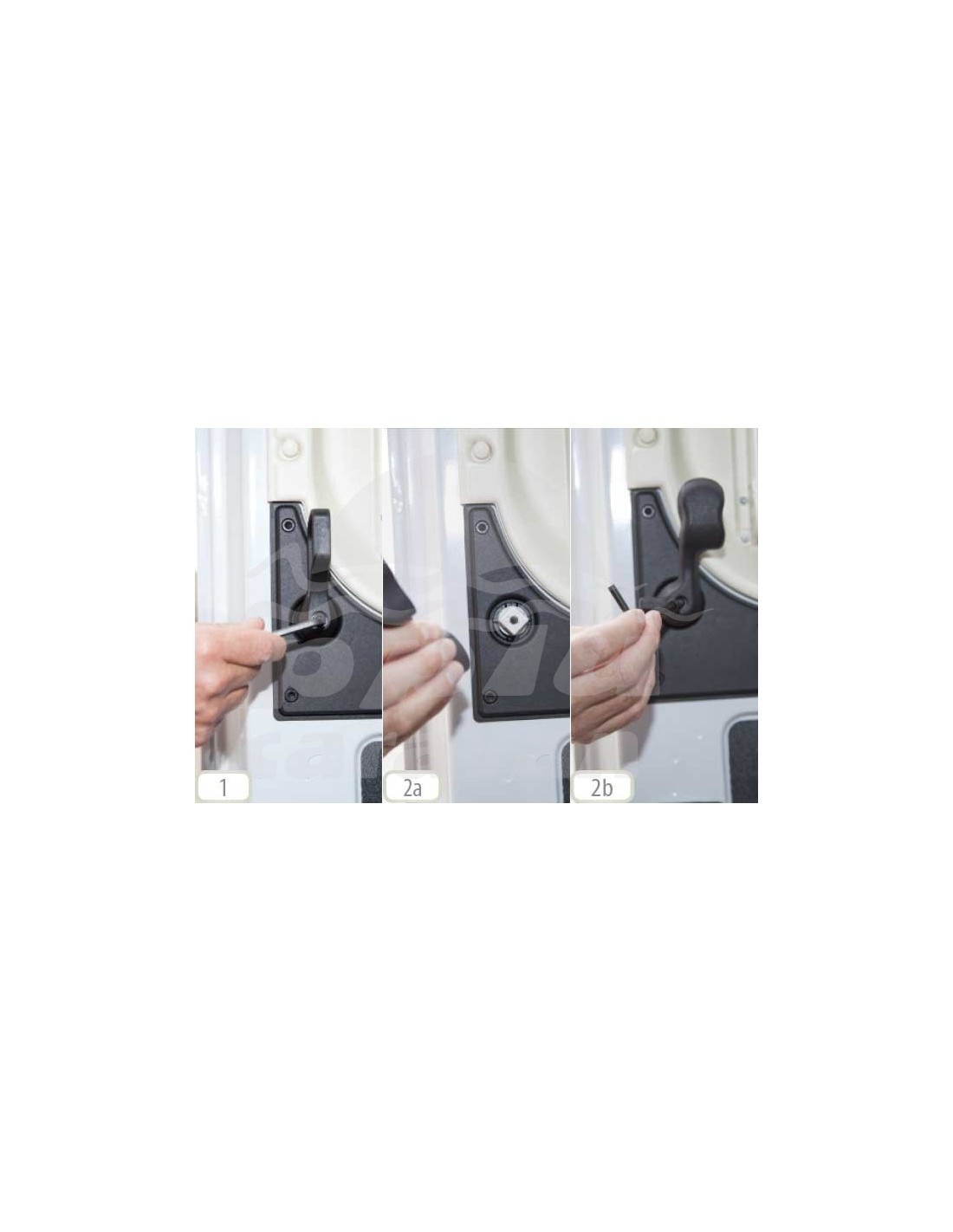

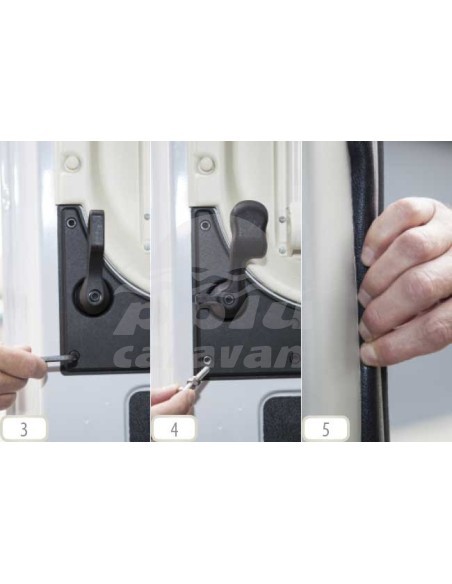

Desenroscar y quitar el pomo giratorio interior de la puerta corredera (imagen 1). Reemplácelo con la perilla giratoria HEOSafe® (imagen 2a e imagen 2b).

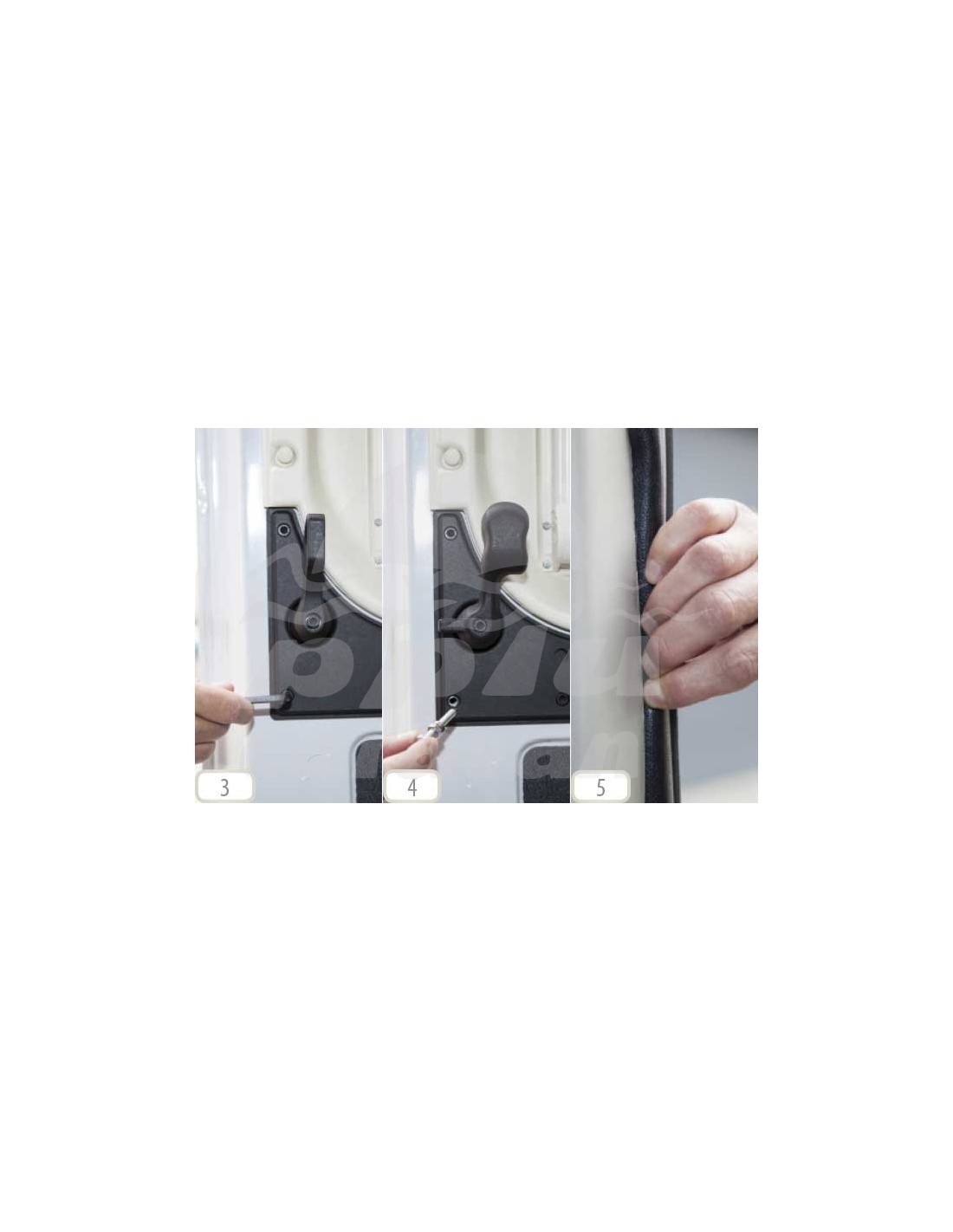

Desenrosque el tornillo de seguridad de la cerradura (imagen 3) y reemplácelo con el tornillo de cabeza cilíndrica suministrado (imagen 4). Alrededor de la cerradura, debajo de la tapa de plástico, coloque y presione el sello de goma (imagen 5).

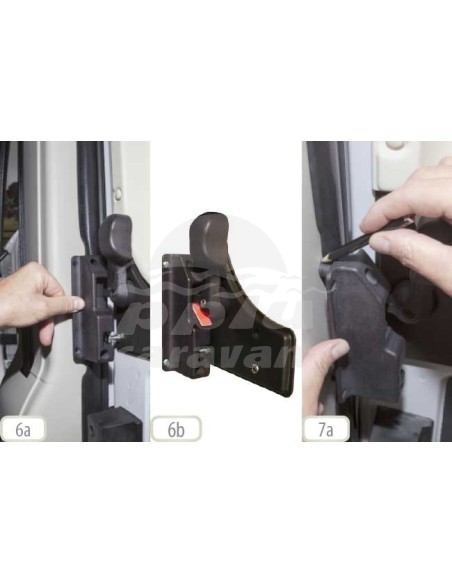

Empuje y coloque la cerradura en el marco, empujando el sello (en posición abierta) para que la palanca de la perilla descanse sobre el espaciador rojo de la cerradura y la cabeza cilíndrica del nuevo tornillo encaje dentro sin tocar los bordes ni la horquilla (imagen 6a; 6b). Si es necesario, ajuste el tornillo.

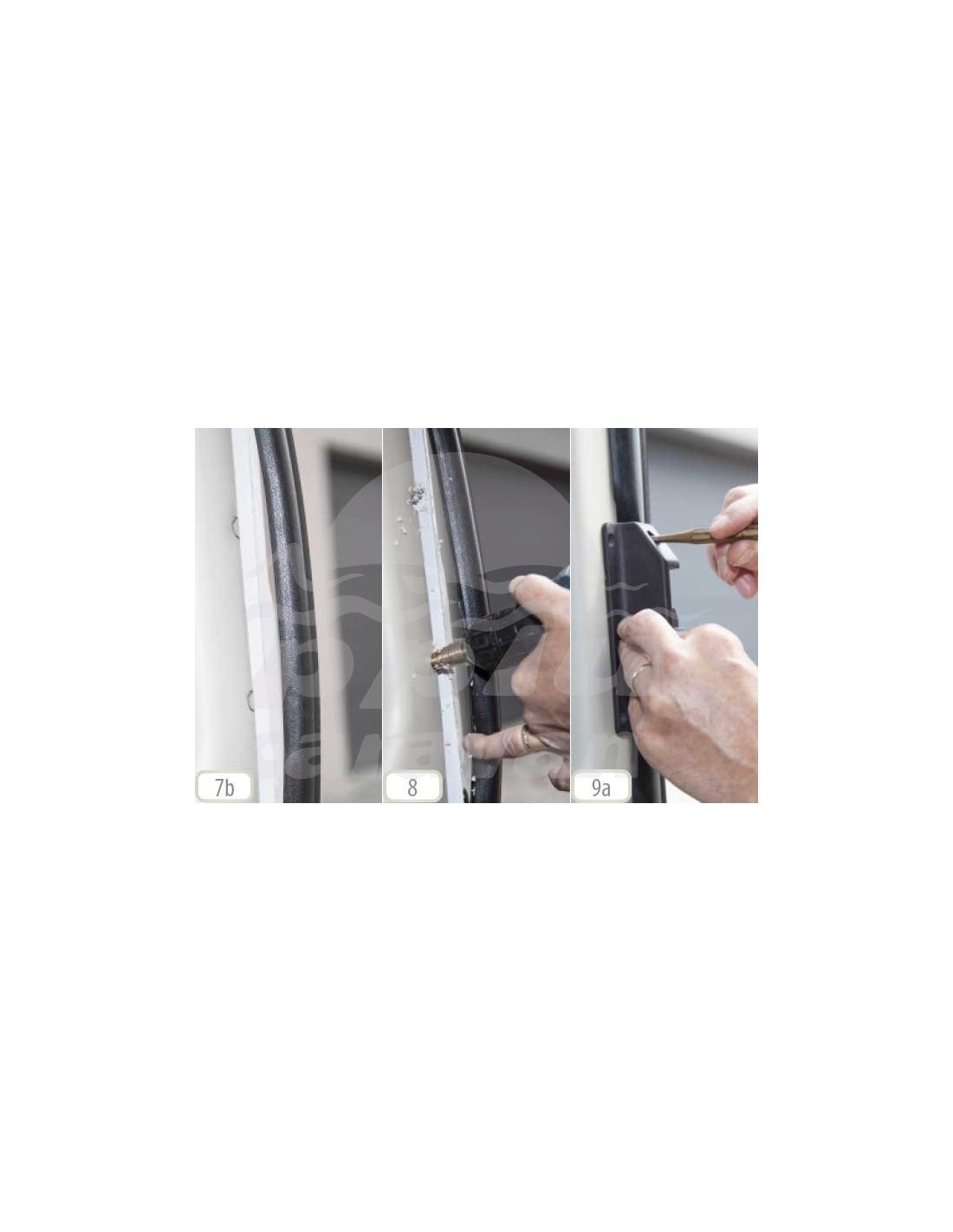

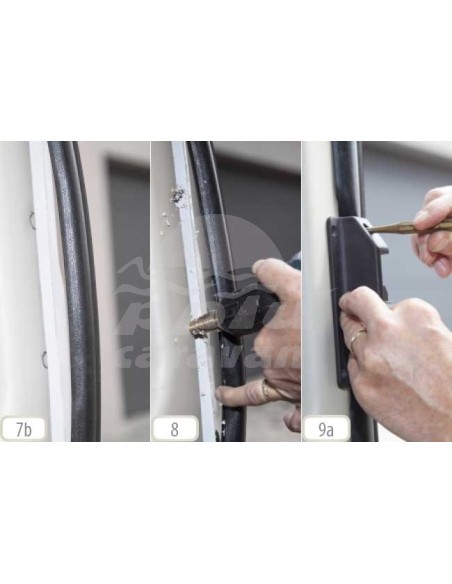

Para las patas de la cerradura, marque el área de la cubierta de plástico en el pilar (imagen 7a; 7b) y taladre un agujero con una broca de Ø 12 mm o dibuje solo un semicírculo (imagen 8). Coloque la parte de la cerradura y fíjela, luego cierre la puerta corredera con cuidado.
La perilla giratoria y el tornillo de cabeza cilíndrica no deben interferir con la cerradura, deben entrelazarse. Si es necesario, ajuste el bloqueo y vuelva a colocarlo (imagen 6a; 6b).
Empujando el pomo hacia delante para comprobar que la cerradura está operativa.

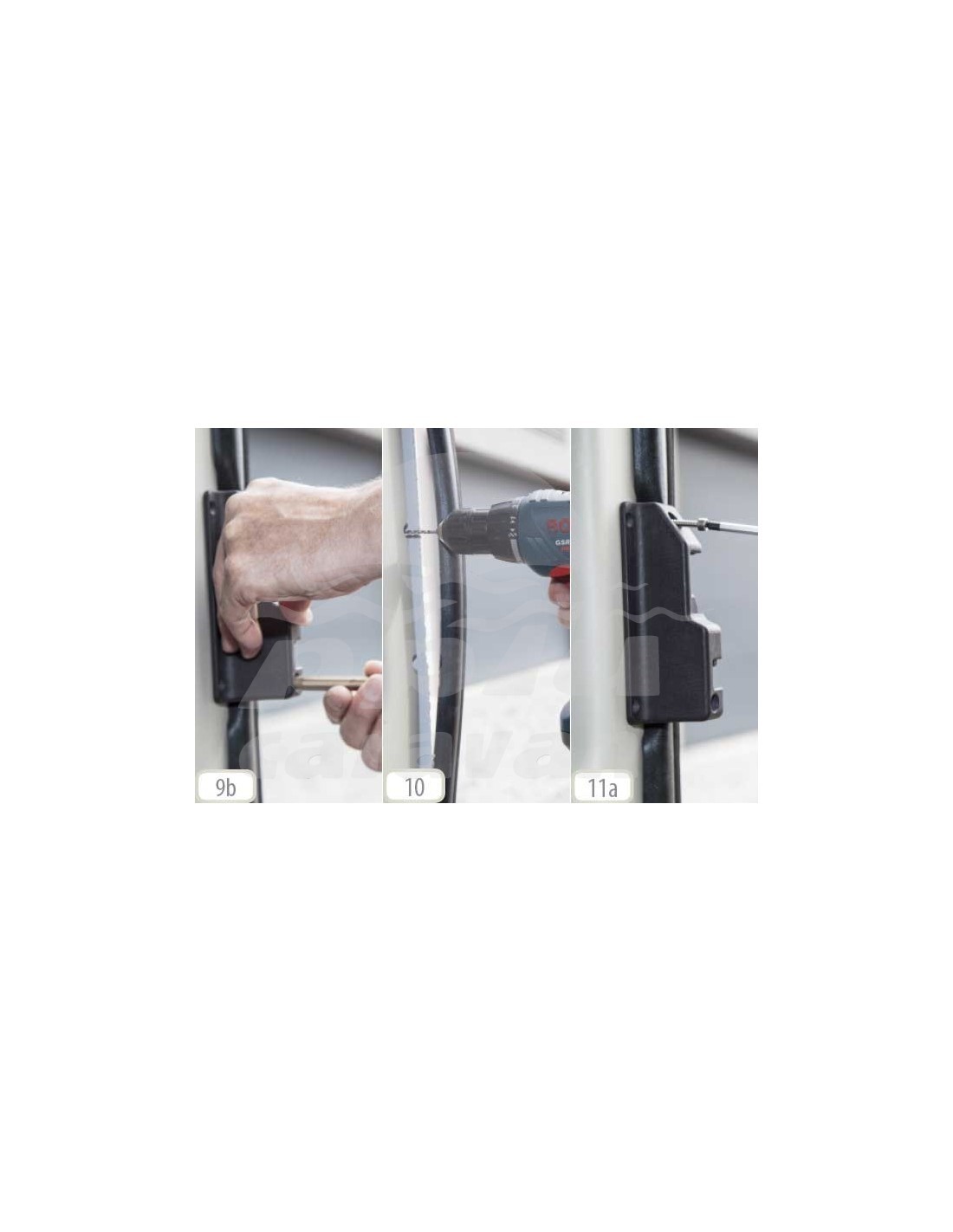

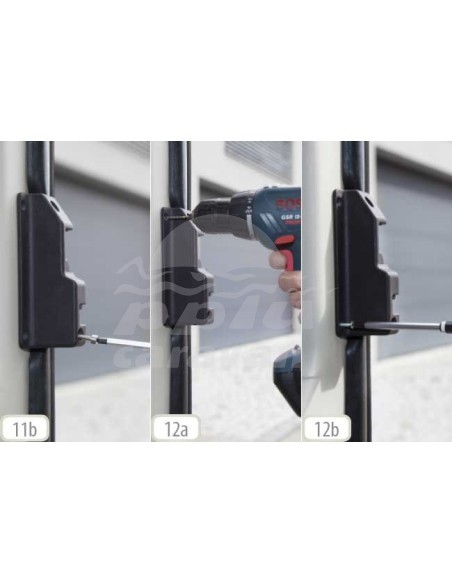

Si todo está bien, abra la puerta corredera, en el pilar B, dibuje o marque los agujeros de fijación de la cerradura (imagen 9a; imagen 9b), taladre con una broca Ø 3,2 mm (imagen 10) y fije la cerradura completa utilizando los tornillos autotaladrantes suministrados (Engrasar los tornillos). Arréglalo (imagen 11a; 11b).
Vuelva a verificar que la cerradura esté operativa.

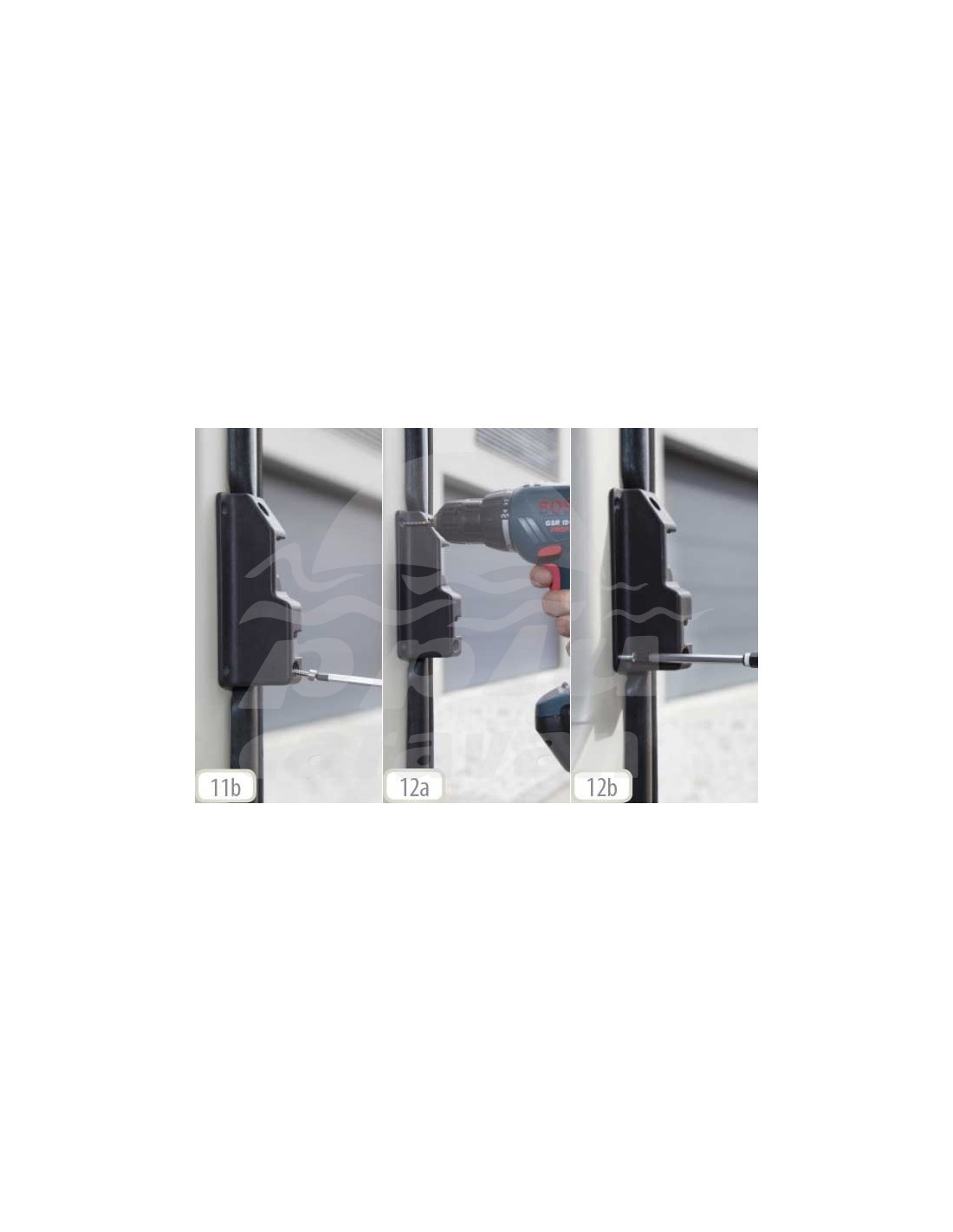

Además, fije la cubierta de plástico con dos tornillos. Recomendamos perforar agujeros previos con una broca de Ø 2 mm (imagen 12a; 12b).

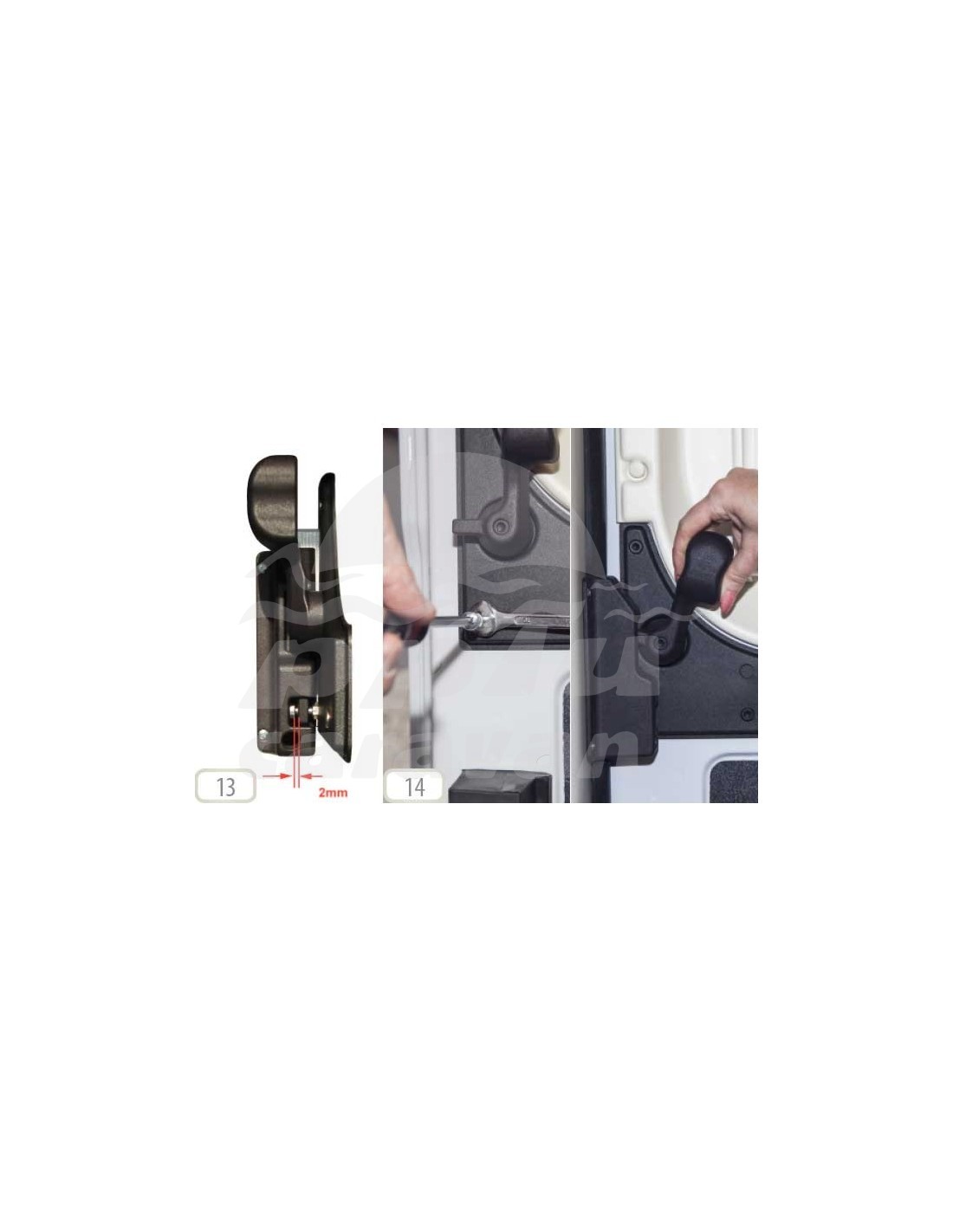

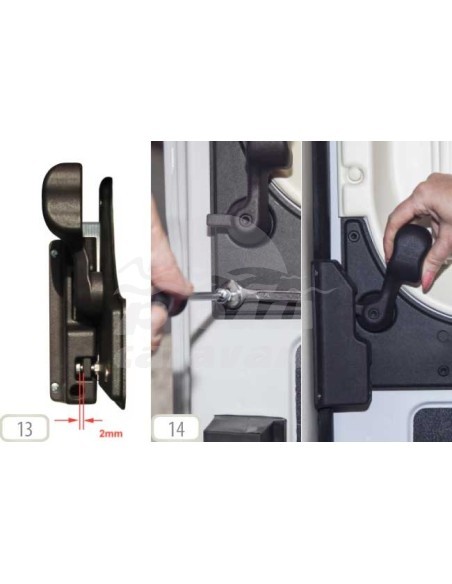

Fije los tornillos de cabeza cilíndrica de forma que quede un espacio de unos 2 mm entre la horquilla y la parte inferior del tornillo (imagen 13).
Finalmente, fije el tornillo y apriete la tuerca (imagen 14).
Si en el pilar B hay una barra lateral de una mosquitera montada, entonces puede fijar la cerradura en esta barra o puede cortar las líneas indicadas de la cerradura del marco.
Antes de seguir adelante con este montaje, compruebe que esta opción es posible.
